Вторая жизнь фонаря UK SUNLIGHT SL6.

 12 лет назад я выбрал для своего ружья фонарь UK SUNLIGHT SL6 и это был лучший выбор на то время. Данная модель фонаря служила мне много лет и полностью меня удовлетворяла. Но  прогресс не стоит на месте и, начиная с 2014 года, я начал присматриваться к фонарям нового класса – светодиодным.

Фото 1. Подводное ружьё «Мета» с фонарем SL6 (2005 год).

 Ружьё верой и правдой служит мне много лет, и сегодня  представляю на Ваш суд свою последнюю работу, дающую вторую жизнь  подводному фонарю UK SUNLIGHT SL6.

 Доработка выполнена в мае прошлого года и испытана на протяжении двух теплых сезонов в 2016 и 2017 годах (зимой я не ныряю).  Практика эксплуатации ружья  подтвердила высокую надежность и целесообразность нового технического решения.

Мой опыт может пригодится, всем  подводным охотникам, кто использует   фонарь UK SUNLIGHT SL6 на своём ружье или захочет повторить способ фиксации  фонаря на своём подводном ружье.

 Мой выбор остановился на фонаре для подводной охоты и дайвинга  FEREI W152В 650 lm (тёплый свет).

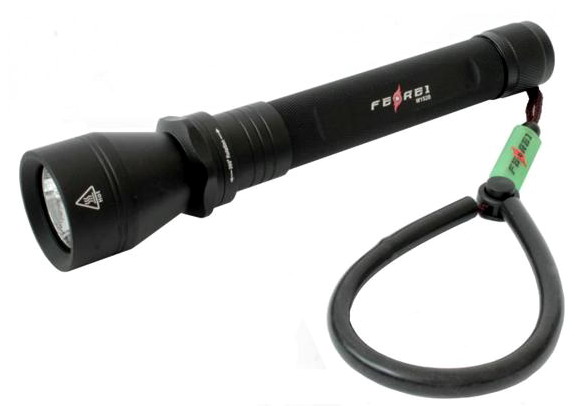

Фото 2. Подводный фонарь FEREI W152В

Время работы фонаря составляет 4-5 часов!
Питание устройства обеспечивается с помощью двух литий-ионных аккумуляторов  18650.
Закаленное ультра-прозрачное оптическое стекло выдерживает высокое давление воды.
Специализированный алюминиевый рефлектор фокусирует мягкий центральный луч и широкую боковую засветку.  Современная схема регулирования питания гарантирует стабильную яркость до истощения батареи. Продвинутая система оповещения о низком заряде батареи (фонарь подаст мигающий сигнал за 20-30 минут,  прежде чем отключится, дважды перейдет автоматически на менее яркий свет).
FEREI W152В  – это надежный подводный фонарь, который рассчитан на регулярную эксплуатацию на протяжении многих лет.

Новый светодиодный фонарь имеет преимущество по всем основным характеристикам по сравнению со старым фонарем. Но старый фонарь я не выбросил. Я дал ему вторую жизнь в качестве «постамента» для нового фонаря.

Вид ружья мало изменился.



 Фото 3. Подводное ружьё «Мета» с фонарем FEREI W152В (2016 год)



 Фото 4.  Подводное ружьё «Мета» с фонарем FEREI W152В (Вид справа)

 Новый фонарь вкладывается в корпус старого до упора и установки на фиксаторы. Вместо плафона на старом фонаре вклеена Обечайка с внутренним диаметром, обеспечивающим скользящую посадку   корпуса нового фонаря по месту около магнитного переключателя.

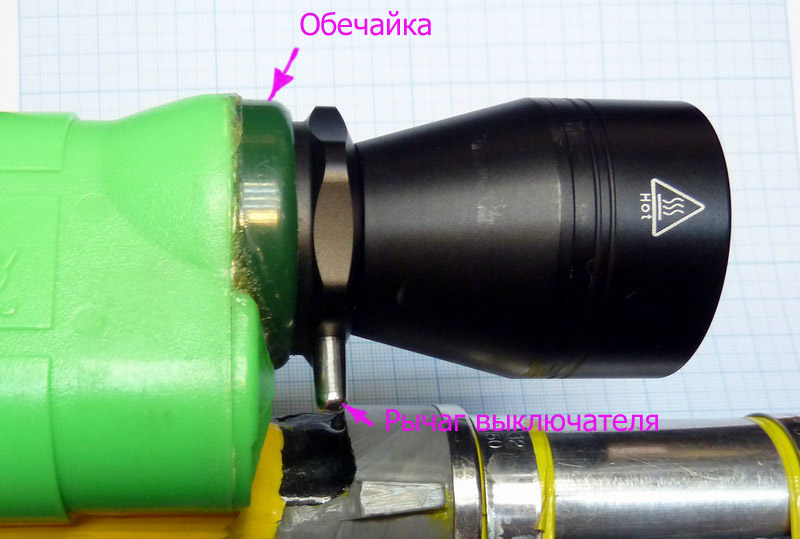

 Фото5. Обечайка.

 Крышку фонаря заменил на титановую.

 Фото 6. Крышки фонаря FEREI W152В (Родная и титановая)

 Фото 7.  Вид с низу.



 Фото 8 . Эскиз для изготовления титановой  крышки.

Новая крышка позволила использовать современные аккумуляторы с защитой, которые длиннее стандартных на 3 мм, но имеют много достоинств.

См. Panasonic NCR18650B 3400 mAh с защитой (Protected). JAPAN.

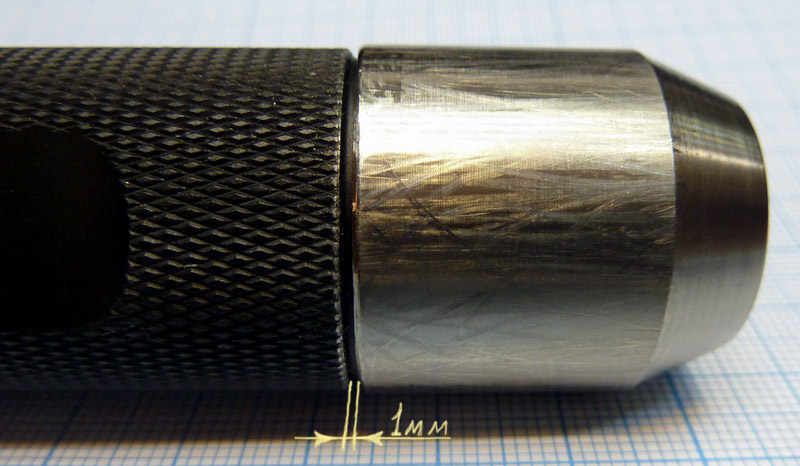

 Фото 9. Место захвата фиксаторов.

А её прочный титановый корпус работает в механизме фиксации фонаря.

Обратите внимание, что юбка крышки не доходит до упора с накатанным телом корпуса фонаря на 1 мм. Таким образом, выполнено место работы стальных конусных фиксаторов  в корпусе старого фонаря, которые позволяют вращаться новому фонарю в корпусе старого, благодаря щели 1 мм.

 Фото 10. Вид через Обечайку.

 Фото 11. Фиксаторы и База.

 В корпусе старого фонаря установлены База и Фиксаторы. Для удобства на магнитном кольце по месту шарикового фиксатора установлен Рычаг выключателя. Все детали изготовлены из нержавеющей высокопрочной стали.

Новый фонарь вкладывается в старый через Обечайку. Фиксаторы раздвигаются конусной часть крышки фонаря, при небольшом усилии (3-4 кг). Фонарь FEREI W152В, входит до упора  торца титановой крышки на заднюю внутреннюю поверхность старого фонаря и по щели 1 мм становится на Фиксаторы. Здесь используются отличные пружинистые свойства прочного корпуса старого фонаря.

Фиксаторы заходят в миллиметровую щель и прочно  фиксируют фонарь FEREI W152В в корпусе старого фонаря SL6.  База закреплена в левой боковой поверхности корпуса фонаря SL6, а правая её сторона позволяет «дышать» его правой боковой поверхности для захвата титановой крышки за щель 1 мм.

Положение Обечайки, Базы и фиксаторов задано таким образом, чтобы луч фонаря был параллелен оси ствола ружья.

Для снятия нового фонаря с корпуса старого надо взяться за корпус отражателя FEREI W152В  и потянуть его из старого фонаря. При усилии 5-8 кг фиксаторы раскроются, и фонарь легко извлекается из корпуса фонаря SL6.

В процессе эксплуатации фонаря FEREI W152В я получил массу приятных моментов. Новый фонарь при небольшом усилии вращается вокруг своей оси и это позволяет найти наилучшее и удобное положение рычага переключения света. Самого света в 650 lm   предостаточно.  А при охоте на осторожную рыбу, свет можно дважды менять в сторону уменьшения. Радует и сам способ предупреждения охотника о необходимости замены аккумуляторов — осторожным подмигиванием света через 5-10 секунд. Времени 20-30 минут вполне достаточно, чтобы выбрать место для замены аккумуляторов, или возвращения на базу. Испытал я и разные насадки для фонарей FEREI и нашёл, что свет фонаря от рождения  (теплый)   самый лучший без всяких насадок.

А ещё мне нравится  то, что фонарь UK SUNLIGHT SL6, с которым связаны многие годы и моменты удачи  творческих поисков,  продолжает жить на моём ружье, и стал частью конструкции подводного ружья «Мета» для удобства работы с новым фонарем FEREI W152В. Так у него началась вторая жизнь.

Надеюсь, идея использования  старого фонаря  SL6 понравится и Вам!   Буду очень рад, если материал этой статьи кому-то пригодится.

Желаю всем удачи!                                                                    Владимир. Киев. 2017 г.
