Заряжалка «Компакт»

Представляю Вам свою последнюю разработку со знаком «NEW.»

Заряжалок на своём веку испробовал множество и отметил для себя значительное их неудобство в том, что после каждого выстрела для зарядки ружья её надо приводить  в боевую готовность. Заряжалку надо искать на ощупь и затем вставлять куда надо для «боевого» положения.  Это  потеря зачастую ценных секунд.

Суета надоела, и я задал вопрос клубам, нет ли у них заряжалки, которая была бы в состоянии постоянной готовности к зарядке ружья.  Оказалось, у них таких просто нет.

Спрос определяет предложение и такую заряжалку  спроектировал и сделал сам. Правда, понадобился расточник, который изготовил на 5 баллов заготовку из титана по моему эскизу. Слесарку выполнил сам.

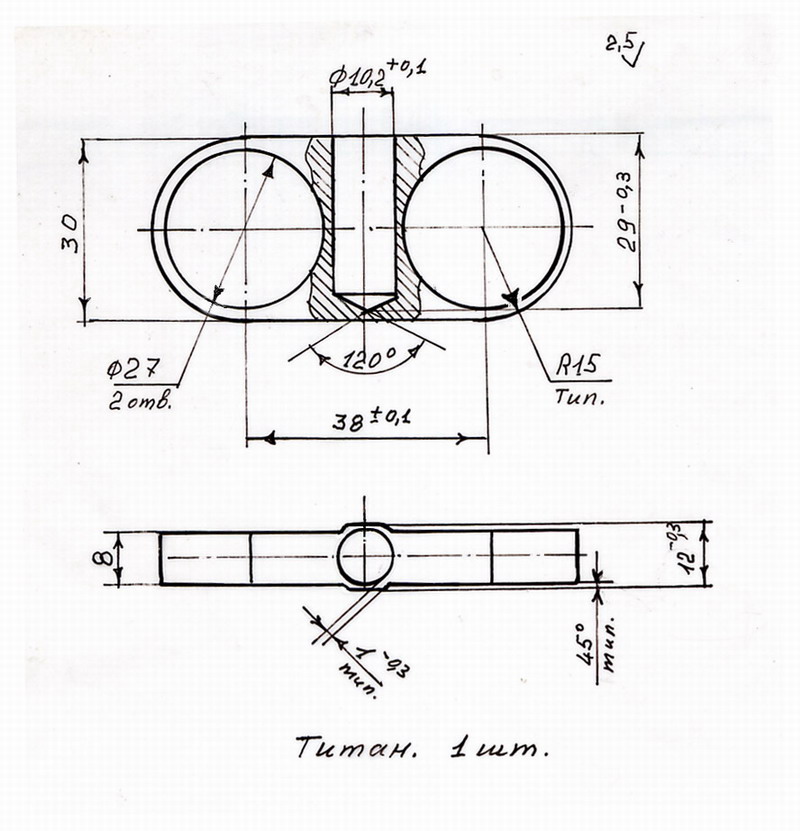

Эскиз2

Эскиз.



Материал титан выбрал не случайно. Заряжалка получилась лёгкая и изящная. Настоящий «Компакт»!

Она очень прочная и никогда не будет коррозировать, пролежи в соленой  воде хоть 300 лет.

«Компакт»  никогда не развалится, как это бывает с пластмассовыми заряжалками.

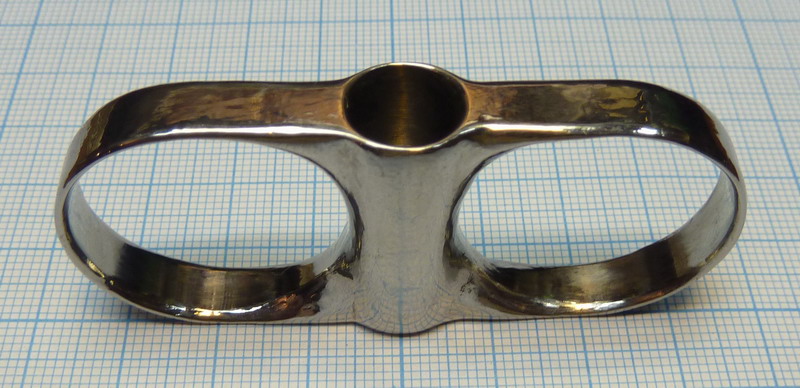

Главная2

 Заряжалка «Компакт» — Главный вид.

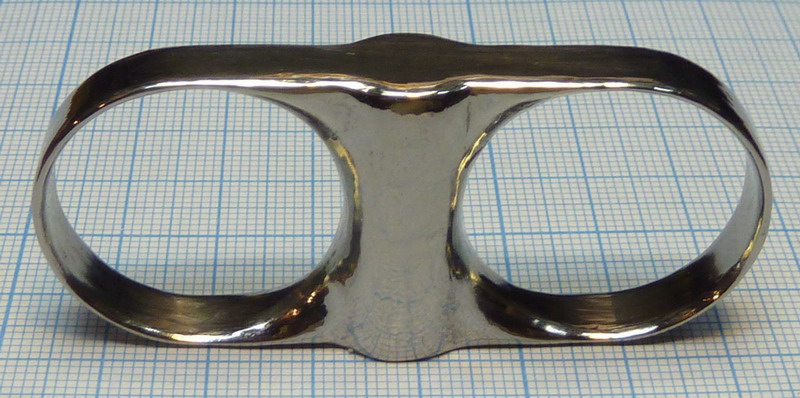

Дно сверху2

 Дно вверх.



Заряжалка проектировалась под наконечник «Корона». Дно без отверстия. Но ни что не мешает выполнить в дне небольшое отверстие для любителей острых наконечников.

Охочусь я много лет со своим ружьём «Мета» (http://masterph.com/?cat=7) с закачкой 20-30 кг.

Обратного хода гарпуна при зарядке у гидропневмата нет. Зарядка безопасная.  Ружьё держу правой рукой, а заряжаю левой рукой. Моё ружье позволяет выполнить 2-3 дозакачки, с целью добавить силу вылета гарпуна при встрече с большим трофеем.

Заряжалка всегда находится  в «боевом» состоянии на левой руке. И дозакачка выполняется за считанные секунды.

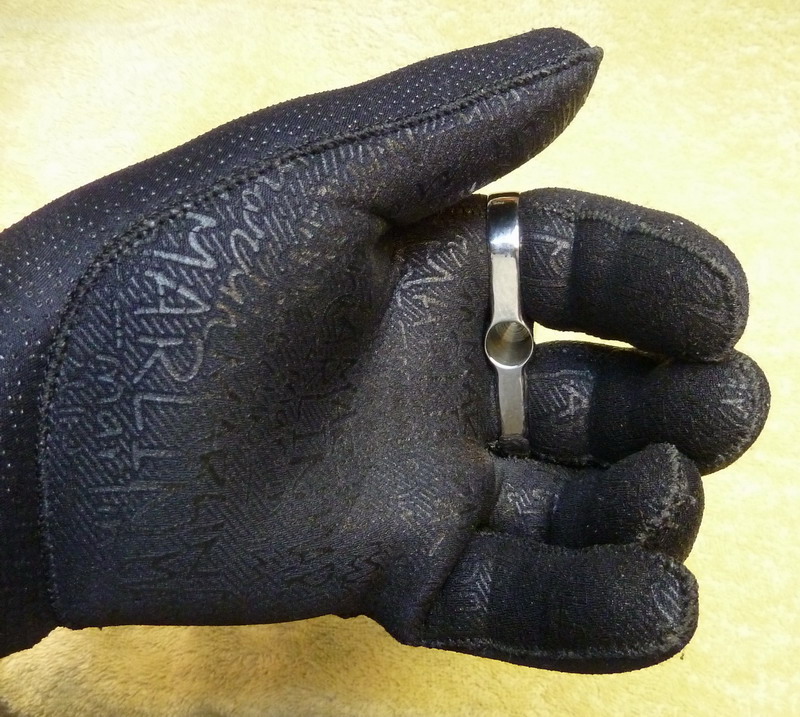

Рабочее положение2

 Рабочее положение.

 Вам будет интересно узнать, что моя заряжалка настолько компактна, что не вызывает  неудобств так же, как обручальное кольцо.

Суета ушла в прошлое. Заряжалка всегда в «боевом» состоянии и зарядка ружья выполняется быстрее.

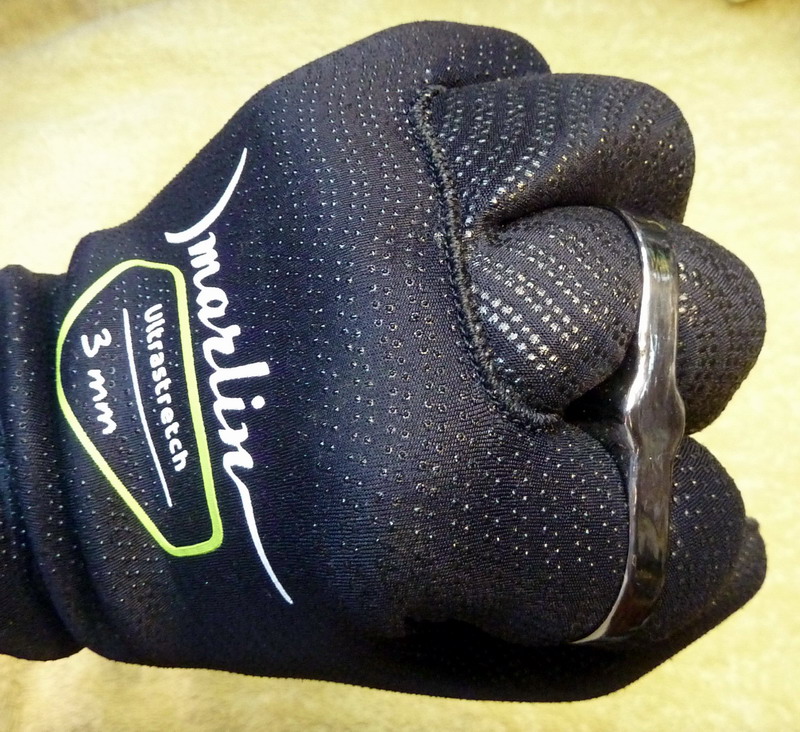

Внешняя сторона2

Внешняя сторона.



Нужно отметить, что заряжалку  проектировал  для себя — под перчатку 3 мм и размер перчатки XL. Учтите это, если захотите сделать себе «Компакт» по моему эскизу. Размеры индивидуальны.

После двухмесячных испытаний я довел Заряжалку до полного совершенства и изготовил несколько опытных экземпляров под кевларовую перчатку.

Эскиз 2.



Заряжалка «Компакт Light» — Главный вид.



  На кевларовой перчатке.



Внешняя сторона.



Все опытные экземпляры заряжалок.

Как видите, изменения небольшие. Уменьшилась глубина посадочного отверстия под наконечник «Корона».  Появилось отверстие под дюбель «бронебойной» насадки. Уменьшились отверстия для пальцев под кевларовую перчатку (это индивидуально). Заряжалка стала ещё более компактной. Вес заряжалки уменьшился и стал всего 10 грамм. Получилась заряжалка «Компакт Light».

Единственный недостаток заряжалок «Компакт» и «Компакт Light» — это высокая  себестоимость при изготовлении из титана — порядка 30 уе. Если вспомнить, что за перчатки и носки мы платим такую-же цену, а преимущества «Компактов» существенные, можно сказать, что  это того стоит. Это ювелирное изделие и настоящий эксклюзив!

Есть вариант более дешевый — изготовить заряжалки «Компакт» с использованием технологии изготовления деталей по выплавляемым моделям из ВНС — высокопрочной нержавеющей стали. Второе название ВНЛ — высокопрочное нержавеющее литьё. Эта технология хорошо отработана на  АНТК «Антонов». Стоимость заряжалки «Компакт» из ВНС будет порядка стоимости «Безопасной» заряжалки. Этим могут заняться мастера подводных ружей, работающее в  АНТК «Антонов». Идея хорошая! Пробуйте!

Всем, кто боится потерять заряжалку «Компакт» или «Компакт Light», даю бесплатный совет: — просто пришейте её к перчатке. Достаточно выполнить два стежка за кольца заряжалки. От этого даже появится дополнительное удобство —  при снятии и одевании перчаток заряжалка снимается и одевается вместе с перчаткой легко!  И так даже проще — не надо её искать и одевать — она всегда на месте.

Для охоты зимой,  в трехпалой перчатке, заряжалка будет другой. Но зимой я не охочусь и для себя такой вариант заряжалки не проектировал и не делал. Это возможно только под заказ.

У меня есть вариант «Безразмерной» заряжалки. У неё верхние части колец  разомкнуты и подгибаются индивидуально под размер руки и перчатки. В изготовлении она даже проще.

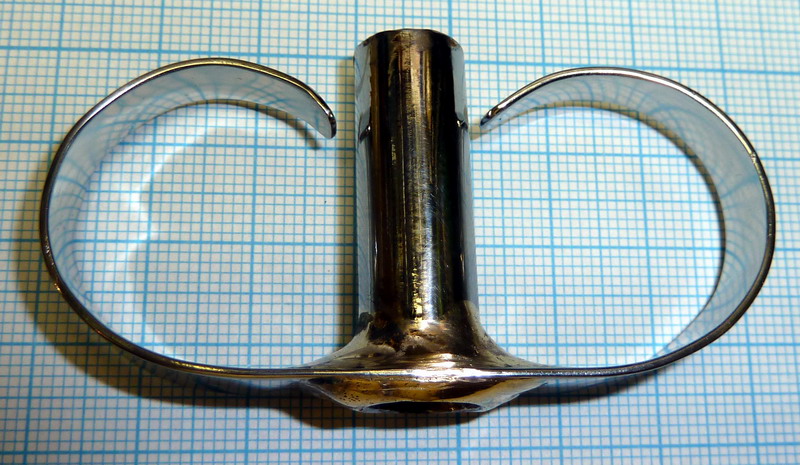

Безразмерная2

 «Безразмерная заряжалка».

 Существует она только в опытном исполнении. Для её производства хорошо подойдет опыт и технологии мастеров «Безопасных» заряжалок.

Им и карты в руки! Идею дарю бесплатно.

Желаю всем удачи, Владимир. Киев, 14.06.2017 г.

Редактировано — 25.08.2017 г.
